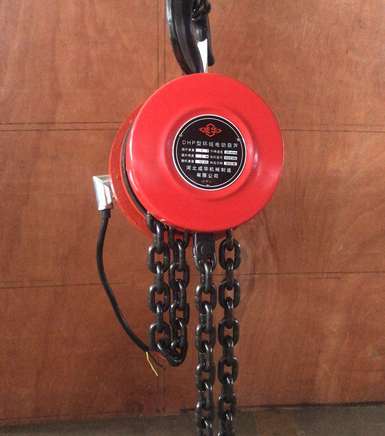

環鏈電動葫蘆變頻調速器工作原理

環鏈電動葫蘆中的變頻器為典型的交-直-交電壓源型變頻器，其功率模塊為進口的西門子新型IGBT器件，采用16位全數字單片機控制技術，可以實現交流電動機大范圍內的無極平滑調速，在運行過程中能隨時檢測電動機的負載情況，自動調整功率輸出，使電動機始終運行在極佳狀態，節能效果明顯。

環鏈電動葫蘆中的變頻器工作原理是：三相交流電經整流濾波成直流電位逆變提供電源，逆變的功能是將整流后的直流電轉化為調頻調壓的交流電去驅動電機，電能轉換機械能，實現提升;

作為提升類變頻器，根本的問題是對回饋能量的處理。由于負載在下放重物、快速減速及急停時會有較大的能量回送給變頻器。因此本變頻器系統采用了能耗制動、回饋制動技術，有效地解決了此類問題。尤其是回饋制動，將能量直接送回電網，不但保證了設備的安全運行，而且節約了環鏈電動葫蘆的電力消耗，使再生能量回收利用。
